Comprendre le fonctionnement des collecteurs tournants
Dans de nombreux secteurs industriels, médicaux, robotiques ou de défense, il est essentiel de transmettre de l’énergie, des signaux ou des données entre une partie fixe et une partie en rotation. C’est là qu’interviennent les collecteurs tournants, aussi appelés joints tournants électriques ou slip rings.
Ces composants permettent une rotation continue sans torsion de câble, sans interruption de transmission et sans contrainte mécanique excessive sur le faisceau électrique.
Vous êtes en phase de choix ?
Recevez une aide technique pour identifier le collecteur tournant adapté à votre application.
- Nombre de circuits
- Type de signaux à transmettre
- Environnement, vitesse, encombrement
1. Qu’est-ce qu’un collecteur tournant ?
Un collecteur tournant est un dispositif électromécanique permettant la transmission de courant, signaux et données entre une partie fixe et une partie en rotation. Il est utilisé lorsqu’un câblage classique ne peut pas supporter un mouvement rotatif continu.
Principe de fonctionnement
Le collecteur tournant est constitué de contacts fixes, souvent appelés balais, et d’anneaux conducteurs tournants. Lorsque la partie mobile tourne, les contacts assurent le transfert de puissance, de signaux ou de données.
2. Les principaux types de collecteurs tournants
Le choix dépend de votre application : encombrement disponible, nombre de circuits, courant à transmettre, signaux numériques, vidéo, Ethernet, environnement et vitesse de rotation.

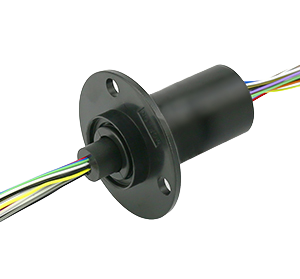

Collecteur tournant à capsule
Solution compacte, adaptée aux systèmes avec peu d’espace disponible. Jusqu’à 56 circuits selon les configurations.
Voir la gammeCollecteur tournant à arbre creux
Idéal lorsqu’un axe, un tube, un câble ou un passage mécanique doit traverser le centre du collecteur.
Voir la gammeCollecteur tournant à cosse
Conçu pour des applications industrielles nécessitant une connexion robuste et des courants plus élevés.
Voir la gammeBagues collectrices compactes
Solution fine et légère pour les intégrations où l’encombrement axial est fortement contraint.
Voir la gammeHydraulique & pneumatique
Transmission de fluides sous pression, parfois combinée à des signaux électriques ou numériques.
Voir la gammeBesoin d’un modèle spécifique ?
Applications avec Ethernet, vidéo, RF, fibre optique, environnement sévère ou intégration sur mesure.
Demander une préconisation3. Pourquoi utiliser un collecteur tournant ?
Éviter la torsion des câbles
Un câble relié à une partie en rotation finit par s’enrouler, s’user ou se rompre. Le collecteur tournant supprime cette contrainte.
Fiabiliser la transmission
Il assure une transmission continue de puissance, données ou signaux, avec une solution adaptée aux contraintes de l’application.
Permettre la rotation continue
La machine peut tourner librement sans limitation liée au câblage, ce qui améliore la liberté de conception.
S’intégrer dans des systèmes complexes
Robotique, tourelles, machines spéciales, médical ou défense : le collecteur tournant s’adapte à de nombreux environnements.
4. Applications industrielles
Les collecteurs tournants sont utilisés dès qu’un système doit transmettre de l’énergie ou des informations tout en tournant.
Industrie
Emballeuses, machines spéciales, lignes automatisées, systèmes de production rotatifs.
Robotique
Bras robotisés, AGV, robots mobiles, axes rotatifs, préhenseurs et têtes orientables.
Médical
Imagerie médicale, scanners rotatifs, équipements nécessitant une rotation fiable et continue.
Défense & surveillance
Radars, tourelles motorisées, systèmes optroniques, caméras orientables.
5. Comment bien choisir son collecteur tournant ?
Le choix d’un collecteur tournant ne doit pas se limiter au nombre de circuits. Il faut analyser l’ensemble des contraintes électriques, mécaniques et environnementales.
Puissance
Courant, tension, échauffement, nombre de voies de puissance et marge de sécurité.
Données & signaux
Ethernet, USB, vidéo, RF, signaux analogiques, bus terrain ou signaux sensibles.
Vitesse de rotation
Vitesse nominale, cycles, durée de fonctionnement et contraintes d’usure.
Environnement
Température, humidité, poussière, vibrations, indice IP, atmosphère corrosive ou sévère.
Quel collecteur tournant pour votre application ?
Envoyez vos contraintes techniques : A2V vous oriente vers la technologie la plus adaptée.
6. Les erreurs fréquentes à éviter
Sous-dimensionner la capacité
Un collecteur inadapté peut provoquer échauffement, pertes de signal ou coupures intermittentes.
Ignorer l’environnement
Un modèle standard peut ne pas convenir à l’humidité, aux poussières, aux vibrations ou aux températures extrêmes.
Négliger les signaux rapides
Ethernet, vidéo ou RF nécessitent une attention particulière pour conserver la qualité de transmission.
Oublier l’intégration mécanique
Diamètre, fixation, sortie câble, passage central et encombrement doivent être validés dès la conception.
7. Maintenance et durabilité
La durée de vie d’un collecteur tournant dépend du modèle, de la vitesse, de la charge, de l’environnement et de la qualité d’intégration.
- Inspecter les contacts pour détecter une usure prématurée.
- Nettoyer selon les recommandations du fabricant et de l’environnement d’utilisation.
- Surveiller les pertes de signal, les coupures intermittentes, le bruit anormal ou les traces d’échauffement.
Quel collecteur tournant pour votre application ?
Indiquez vos contraintes : puissance, signaux, vitesse, environnement et encombrement.
Analyse de votre besoin
Préconisation technique
Orientation vers la bonne gamme
Conclusion
Les collecteurs tournants sont indispensables pour assurer une transmission fiable d’énergie, de signaux et de données dans les systèmes rotatifs. Pour choisir le bon modèle, il faut tenir compte de l’application, de l’environnement, des signaux transmis, de la vitesse de rotation et de l’intégration mécanique.
Vous avez un projet ? A2V peut vous aider à choisir la solution adaptée à vos contraintes techniques.
