Gamme FL & FLO • Moteurs brushless frameless

Moteurs brushless frameless pour intégration directe

Les moteurs brushless frameless des séries FL et FLO sont conçus pour être intégrés directement dans votre mécanique. Compacts, légers et performants, ils répondent aux besoins des applications exigeantes en robotique, médical, défense, aéronautique, systèmes embarqués et machines spéciales.

Voir les modèles Comparer FL et FLO

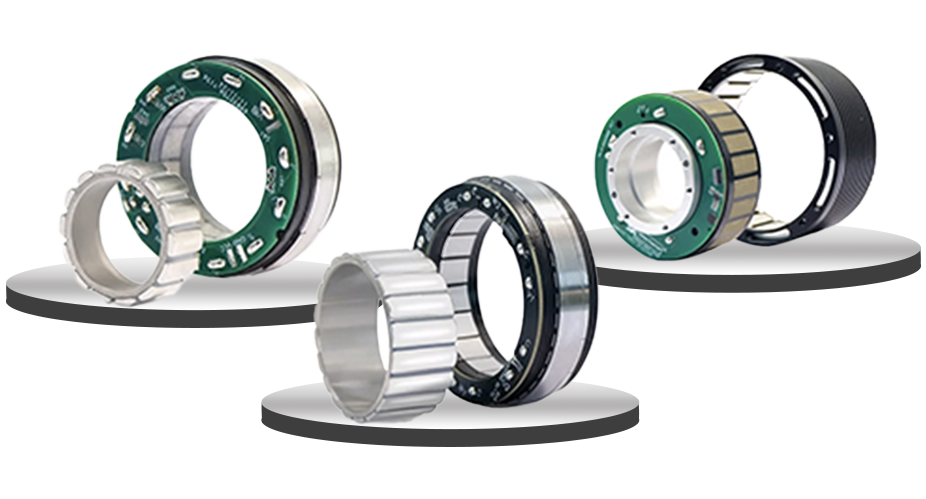

Gamme moteurs brushless frameless FL et FLO A2V
Rotor intérieur / extérieur
Ø38 à Ø90 mm
Jusqu'à 2 Nm
24 / 48 VDC
Sélection produit

Choisir votre moteur frameless FL ou FLO

Moteur frameless FL-38-08

FL-38-08

SérieFL rotor intérieur
DiamètreØ38 mm
Couple0,1 Nm
Vitesse9000 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-50-08

FL-50-08

SérieFL rotor intérieur
DiamètreØ50 mm
Couple0,3 Nm
Vitesse5200 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-50-15

FL-50-15

SérieFL rotor intérieur
DiamètreØ50 mm
Couple0,51 Nm
Vitesse3800 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-70-10

FL-70-10

SérieFL rotor intérieur
DiamètreØ70 mm
Couple0,55 Nm
Vitesse3500 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-70-16

FL-70-16

SérieFL rotor intérieur
DiamètreØ70 mm
Couple1,3 Nm
Vitesse3000 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-85-13

FL-85-13

SérieFL rotor intérieur
DiamètreØ85 mm
Couple1,3 Nm
Vitesse2400 tr/min
Tension48 V
En savoir plus
Moteur frameless FL-85-23

FL-85-23

SérieFL rotor intérieur
DiamètreØ85 mm
Couple2 Nm
Vitesse3500 tr/min
Tension48 V
En savoir plus
Moteur frameless FLO-50-15

FLO-50-15

SérieFLO rotor extérieur
DiamètreØ50 mm
Couple0,35 Nm
Vitesse2500 tr/min
Tension24 V
En savoir plus
Moteur frameless FLO-70-15

FLO-70-15

SérieFLO rotor extérieur
DiamètreØ70 mm
Couple0,8 Nm
Vitesse2400 tr/min
Tension48 V
En savoir plus
Moteur frameless FLO-90-15

FLO-90-15

SérieFLO rotor extérieur
DiamètreØ90 mm
Couple1,5 Nm
Vitesse1600 tr/min
Tension48 V
En savoir plus
Guide rapide

Quelle série de moteur frameless choisir ?

Série Architecture Diamètres Couple nominal Tension Usage typique
FL Rotor intérieur 38 à 85 mm 0,1 à 2 Nm 48 VDC Robotique, exosquelettes, systèmes embarqués, médical
FLO Rotor extérieur 50 à 90 mm 0,35 à 1,5 Nm 24 / 48 VDC Articulations compactes, gimbals, cobots, humanoïdes
Pourquoi choisir un moteur frameless ?

Une motorisation compacte à intégrer directement dans votre mécanique

Le moteur frameless est particulièrement adapté lorsque l'encombrement, la masse, la précision et l'intégration mécanique sont des critères essentiels.

Intégration directe

Le stator et le rotor sont intégrés directement dans votre système mécanique.

Encombrement réduit

Architecture sans boîtier pour optimiser la compacité et la masse embarquée.

Haute dynamique

Faible inertie et excellent rapport couple / volume pour des mouvements précis.

Précision servo

Compatible avec des architectures de contrôle en vitesse, couple ou position.

Applications ciblées

Pour robotique, médical, défense et systèmes embarqués

Les moteurs frameless FL et FLO sont adaptés aux systèmes où le moteur devient une partie intégrée de l'architecture mécanique.

Robotique

Axes robotisés et articulations

Pour les robots compacts, cobots, humanoïdes et systèmes multi-axes.

Exosquelettes

Assistance au mouvement

Pour des articulations légères, réactives et intégrées directement à la structure.

Optronique

Gimbals et stabilisation

Pour les systèmes de stabilisation, caméras, tourelles et équipements de précision.

Médical

Équipements compacts

Pour la robotique médicale, les systèmes d'analyse et les dispositifs de précision.

Aéronautique

Systèmes embarqués

Pour les applications où le poids et l'encombrement doivent être optimisés.

Défense

Systèmes de précision

Pour les équipements compacts nécessitant fiabilité, précision et intégration mécanique.

Solution complète

Du moteur frameless à l'axe motorisé complet

A2V vous accompagne dans le choix du moteur frameless, mais aussi dans son intégration avec le variateur, le retour d'information, la mécanique et l'architecture globale.

01

Analyse du besoin

Couple, vitesse, diamètre disponible, inertie, cycle de fonctionnement et contraintes d'intégration.

02

Choix de la série

Sélection d'un moteur FL à rotor intérieur ou FLO à rotor extérieur selon l'architecture mécanique de l'application.

03

Commande et retour d'information

Définition du variateur, du codeur et du mode de pilotage : couple, vitesse ou position.

04

Intégration mécanique

Accompagnement sur l'intégration du stator, du rotor, de la dissipation thermique et des contraintes d'assemblage.

Questions fréquentes

FAQ – Moteurs brushless frameless

Qu'est-ce qu'un moteur brushless frameless ?

Un moteur frameless est un moteur brushless sans boîtier mécanique complet. Il est composé principalement d'un stator et d'un rotor, intégrés directement dans la mécanique de la machine.

Quelle différence entre la série FL et la série FLO ?

La série FL utilise une architecture à rotor intérieur. La série FLO utilise une architecture à rotor extérieur, intéressante pour certaines intégrations compactes nécessitant du couple dans un faible volume.

Pourquoi choisir un moteur frameless plutôt qu'un moteur classique ?

Le moteur frameless permet de réduire l'encombrement, d'optimiser la masse et d'intégrer directement la motorisation dans la structure mécanique. Il est particulièrement adapté aux systèmes compacts et sur mesure.

Les moteurs frameless sont-ils adaptés à la robotique ?

Oui. Ils sont particulièrement pertinents pour les articulations robotisées, humanoïdes, cobots, exosquelettes et systèmes où la compacité et la dynamique sont importantes.

Faut-il prévoir un variateur externe ?

Oui, le moteur frameless doit être associé à un variateur adapté pour piloter le couple, la vitesse ou la position selon l'application.

Peut-on intégrer un codeur avec un moteur frameless ?

Oui, selon la référence et l'architecture choisie, un retour d'information peut être intégré ou associé au système pour permettre un contrôle précis.

Comment choisir le bon moteur frameless ?

Le choix dépend du couple, de la vitesse, du diamètre disponible, du cycle de fonctionnement, de la tension, du retour d'information souhaité et des contraintes mécaniques d'intégration.

Besoin d'un moteur brushless slotless ?

Indiquez votre couple, votre vitesse, votre tension disponible et votre encombrement. A2V vous aide à sélectionner le moteur slotless adapté à votre application.
