Servo-moteur TC-E 130 5C

servo-moteur tce 130

Servo-moteur TC-E 130 5C

Principales fonctions :
  • Couple : 4,77 Nm
  • Bride : 130mm
  • Puissance : 1000 W
  • Bobinage : 230 Vac
  • Vitesse : 2000 tr/min
Technologie Brushless
Bobinage 230 Vac
Bride 130mm

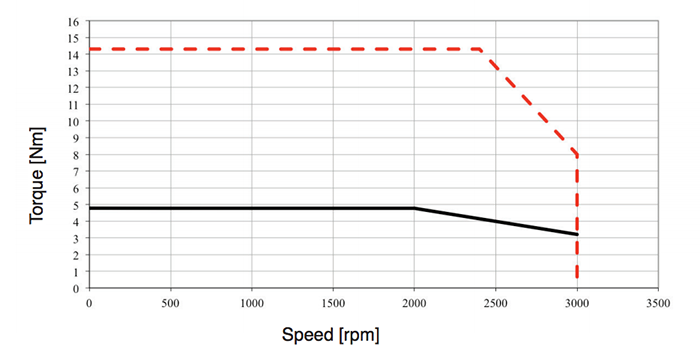

Couple de décrochage continu (M0) 4,77 Nm
Couple max (Mmax) 14,3 Nm
Vitesse de rotation nominale (nN) 2000 tr/min
Couple nominal (Mn) 4,77 Nm
Courant nominal (IN) 6,29 Arms
Puissance nominale (PN) 1,00 kW
Tension nominal d'enroulement (Un) 230 Vac
Tension maximale d'enroulement (Umax) 360 Vdc
Tension maximale à la terre 255 Vac
Courant max (lmax) 20 Arms
Courant continu (I0) 5,77 Arms
Tension constante (Keu-v) 50 Vrms/Krpm
Couple constant (Kt) 0,83 Nm/Arms
Resistance du bobinage (R20u-v) 0,74 Ohm
Inductance du bobinage (Lqu-v) 7,84 mH
Inductance du bobinage (Ldu-v) 7,14 mH
Vitesse de rotation maximale (nmax) 3000 tr/min
Inertie du rotor sans frein (JM) 6,74 Kgcm2
Inertie du rotor avec frein (JM) 6,88 Kgcm2
Haute inertie du rotor sans frein (JM) 8,41 Kgcm2
Haute inertie du rotor avec frein (JM) 8,54 Kgcm2
Poids sans frein d'arrêt (m) 7 kg
Poids avec frein d'arrêt (m) 8,2 kg
Poids haute inertie sans frein (m) 7,1 kg
Poids haute inertie avec frein (m) 8,3 kg
Constante de temps thermique (Tth) 33 min
Charge maximale de l'arbre radial 670 N
Charge maximale de l'arbre axial 200 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre
L sans frein avec Feedback A2 147mm
L avec frein avec Feedback A2 183mm
L sans frein avec Feedback A1 159mm
L avec frein avec Feedback A1 195mm
Z sans frein 94,5mm
Z avec frein 94,5mm
D 22mm
A 55mm
C 47mm
M M8mm
N 19mm
F 36mm
W 8mm
T 7mm
V 8mm
R 18mm

Variateurs compatibles

variateur
  • Flexi PRO 010

  • Puissance : 2300 W
  • Alimentation : 240 Vac
  • Courant continu : 10 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)
