Servo-moteur TC-E 130 5B

servo-moteur tce 130

Servo-moteur TC-E 130 5B

Principales fonctions :
  • Couple : 2,86 Nm
  • Bride : 130mm
  • Puissance : 300 W
  • Bobinage : 230 Vac
  • Vitesse : 1000 tr/min
Technologie Brushless
Bobinage 230 Vac
Bride 130mm

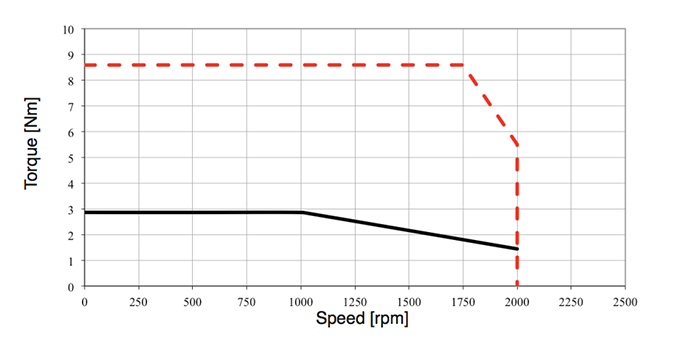

Couple de décrochage continu (M0) 2,86 Nm
Couple max (Mmax) 8,59 Nm
Vitesse de rotation nominale (nN) 1000 tr/min
Couple nominal (Mn) 2,86 Nm
Courant nominal (IN) 2,09 Arms
Puissance nominale (PN) 0,30 kW
Tension nominal d'enroulement (Un) 230 Vac
Tension maximale d'enroulement (Umax) 360 Vdc
Tension maximale à la terre 255 Vac
Courant max (lmax) 6 Arms
Courant continu (I0) 1,88 Arms
Tension constante (Keu-v) 92 Vrms/Krpm
Couple constant (Kt) 1,52 Nm/Arms
Resistance du bobinage (R20u-v) 2,08 Ohm
Inductance du bobinage (Lqu-v) 26,25 mH
Inductance du bobinage (Ldu-v) 23,91 mH
Vitesse de rotation maximale (nmax) 2000 tr/min
Inertie du rotor sans frein (JM) 6,74 Kgcm2
Inertie du rotor avec frein (JM) 6,88 Kgcm2
Poids sans frein d'arrêt (m) 7 kg
Poids avec frein d'arrêt (m) 8,2 kg
Constante de temps thermique (Tth) 30 min
Charge maximale de l'arbre radial 670 N
Charge maximale de l'arbre axial 200 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre
L sans frein avec Feedback A2 147mm
L avec frein avec Feedback A2 183mm
L sans frein avec Feedback A1 159mm
L avec frein avec Feedback A1 195mm
Z sans frein 94,5mm
Z avec frein 94,5mm
D 22mm
A 55mm
C 47mm
M M8mm
N 19mm
F 36mm
W 8mm
T 7mm
V 8mm
R 18mm

Variateurs compatibles

variateur
  • Flexi PRO 003

  • Puissance : 700 W
  • Alimentation : 120/240 Vac
  • Courant continu : 3 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)

  • En savoir plus
