Variateur Mini Evolution - série 2000

variateur mini evolution irt

Variateur Mini Evolution - série 2000

Principales fonctions :
  • Puissance : 1,5 kW
  • Tension d'alimentation : 1 x 110 à 230 Vac
  • Courant : 4 A
Tension d'alimentation (Vac) 1 x 110 to 230
Fréquence d'alimentation (Hz) 45 à 65
Température 0 à 60°C
Température de fonctionnement à pleine puissance (De 45°C, réduction de courant de sortie de 2%/ à 60°C 0 à 45°C
Température de stockage -25 à +55°C
Fréquence de commutation PWM (kHz) 7,5
Entrée différentielle (V) +10 à -10
Vitesse de référence 1/32768
Largeur de bande de boucle de vitesse (Hz) max 150
Largeur de bande de boucle de courant (Hz) max 2000
Capacité de dissipation pendant le freinage avec des résistances standards (W) 100
Tension maximale de sortie du moteur (V) 3 x entrées AC - 10V
Fréquence de sortie du moteur (Hz) 0 à 500
Simulation de codeur incrémental (ppr) 1 à 1024
Vitesse théorique maximale. Moteur avec résolveur "speed one" (tr/min) 7500
Seuil maximum de récupération (Vdc) 400
Seuil de récupération (Vdc) 390
Seuil de déclenchement maximum (Vdc) 420
Seuil maximum de tension (Vdc) 410
Seuil minimum de tension (Vdc) 110
Seuil de déclenchement minimum (Vdc) 100
Communication RS232 et/ou USB
Protection IP20
Poids (kg) 2,2

Electrique

Type de variateurs AT Courant nominal rms (A) Courant nominal continu (A) Courant max rms (A) Courant peak continu (A) Puissance nominale (kW) Puissance max (kW)
2004 4 5,7 8 11,3 1,5 3

Freinage

Type de variateurs AT Résistance de freinage (Ohm) Puissance de freinage maximale (W) Puissance de freinage maximale continue (W)
2004 100 1500 100
Les principales améliorations sont le refroidissement et la capacité de freinage
Il dispose d'excellentes caractéristiques de contrôle à un prix compétitif.
Tout ce dont vous avez besoin pour une application mono ou multi-axes est disponible dans le Mini Evolution.
Ce produit est pratiquement compatible avec tous les moteurs rotatifs, linéaires, synchrones et asynchrones disponibles.

  • Etage de sortie IGBT pour un moteur rapide, puissant et fiable
  • Isolation galvanique entre la commande et la puissance
  • Boucle de courant numérique PWM offrant une ondulation de courant du moteur très faible et un rendement élevé
  • Protection moteur et lecteur par limitation I2T
  • Fonction de sécurité STO (Safe Torque Off - SIL 3 et SIL 3+ (redondance)) en option
  • Résistance de freinage intégrée
  • Refroidissement par convection naturelle
  • Support de protection contre les tractions et blindage CEM inclus
  • Boîtier métallique pour optimiser les caractéristiques CEM
  • La conception industrielle garantit un fonctionnement durable
  • Connecteurs robustes et fiables

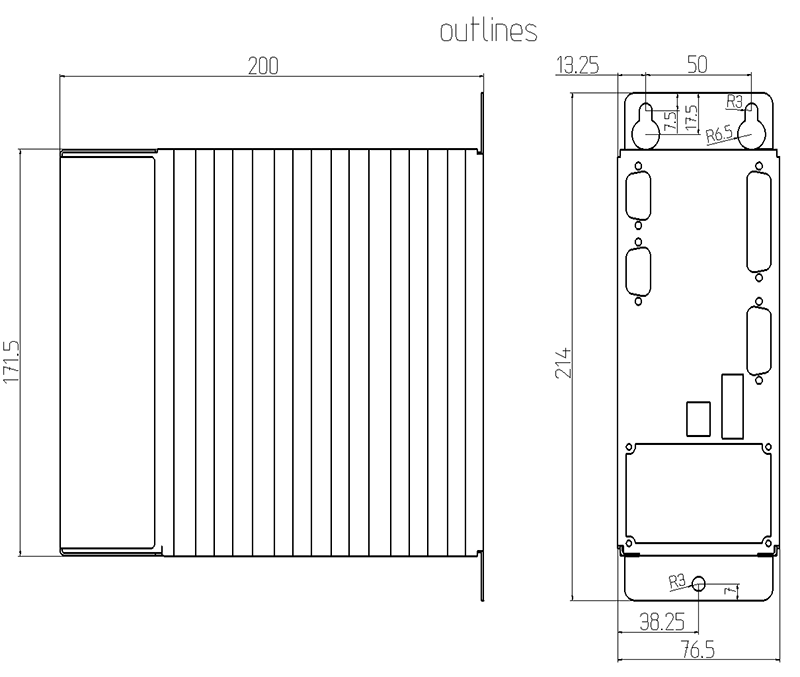

2d
