Servo-moteur TC-E 80 3A

servo-moteur tce 80

Servo-moteur TC-E 80 3A

Principales fonctions :
  • Couple : 1,27 Nm
  • Bride : 80mm
  • Puissance : 400 W
  • Bobinage : 230 Vac
  • Vitesse : 3000 tr/min
Technologie Brushless
Bobinage 230 Vac
Bride 80mm

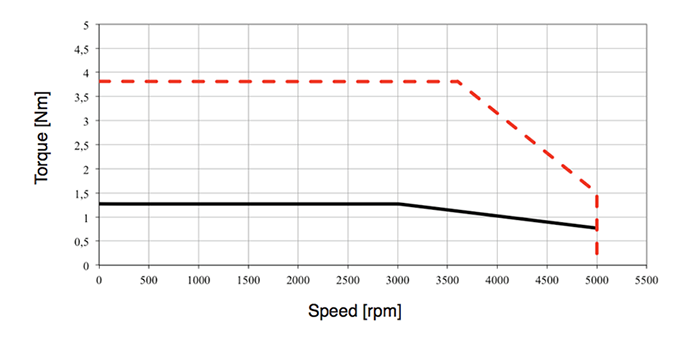

Couple de décrochage continu (M0) 1,27 Nm
Couple max (Mmax) 3,81 Nm
Vitesse de rotation nominale (nN) 3000 tr/min
Couple nominal (Mn) 1,27 Nm
Courant nominal (IN) 2,52 Arms
Puissance nominale (PN) 0,40 kW
Tension nominal d'enroulement (Un) 230 Vac
Tension maximale d'enroulement (Umax) 360 Vdc
Tension maximale à la terre 255 Vac
Courant max (lmax) 7,80 Arms
Courant continu (I0) 2,29 Arms
Tension constante (Keu-v) 33,5 Vrms/Krpm
Couple constant (Kt) 0,55 Nm/Arms
Resistance du bobinage (R20u-v) 3,2 Ohm
Inductance du bobinage (Lqu-v) 12 mH
Inductance du bobinage (Ldu-v) 11,3 mH
Vitesse de rotation maximale (nmax) 5000 tr/min
Inertie du rotor sans frein (JM) 0,67 Kgcm2
Inertie du rotor avec frein (JM) 0,72 Kgcm2
Poids sans frein d'arrêt (m) 2 kg
Poids avec frein d'arrêt (m) 2,8 kg
Constante de temps thermique (Tth) 25 min
Charge maximale de l'arbre radial 332 N
Charge maximale de l'arbre axial 115 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre

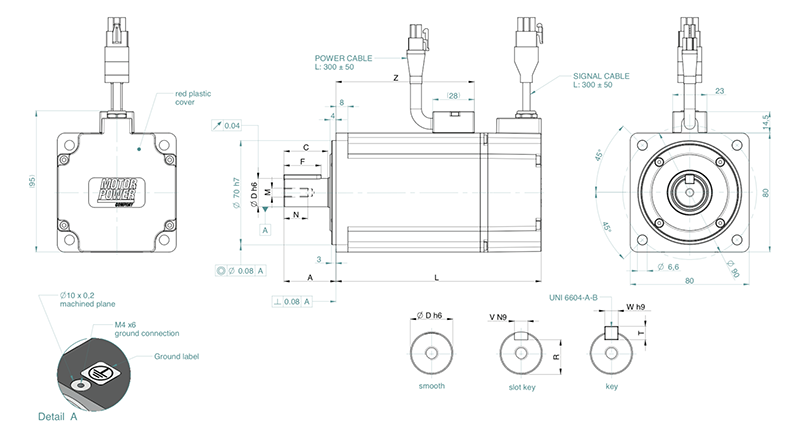

L sans frein avec Feedback A2 112mm
L avec frein avec Feedback A2 152mm
L sans frein avec Feedback A1 122mm
L avec frein avec Feedback A1 162mm
Z sans frein 68mm
Z avec frein 68mm
D 14mm
A 30mm
C 24,5mm
M M5mm
N 12mm
F 20mm
W 5mm
T 5mm
V 5mm
R 11mm

Variateurs compatibles

variateur
  • Flexi PRO 003

  • Puissance : 700 W
  • Alimentation : 120/240 Vac
  • Courant continu : 3 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)

  • En savoir plus
