Servo-moteur TC-E 40 1B

servo-moteur tce 40

Servo-moteur TC-E 40 1B

Principales fonctions :
  • Couple : 0,32 Nm
  • Bride : 40mm
  • Puissance : 100 W
  • Bobinage : 230 Vac
  • Vitesse : 3000 tr/min
Technologie Brushless
Bobinage 230 Vac
Bride 40mm

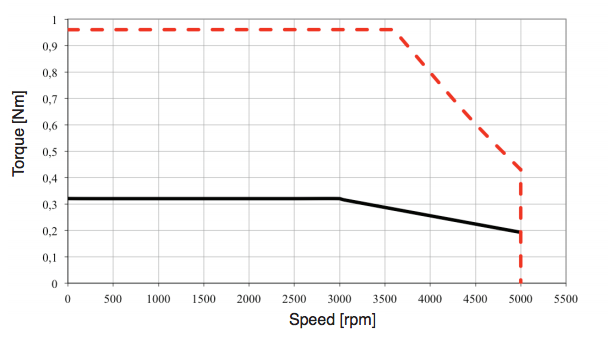

Couple de décrochage continu (M0) 0,32 Nm
Couple max (Mmax) 0,96 Nm
Vitesse de rotation nominale (nN) 3000 tr/min
Couple nominal (Mn) 0,32 Nm
Courant nominal (IN) 0,89 Arms
Puissance nominale (PN) 0,10 kW
Tension nominal d'enroulement (Un) 230 Vac
Tension maximale d'enroulement (Umax) 360 Vdc
Tension maximale à la terre 255 Vac
Courant max (lmax) 2,70 Arms
Courant continu (I0) 0,81 Arms
Tension constante (Keu-v) 24 Vrms/Krpm
Couple constant (Kt) 0,40 Nm/Arms
Resistance du bobinage (R20u-v) 23,4 Ohm
Inductance du bobinage (Lqu-v) 21,5 mH
Inductance du bobinage (Ldu-v) 20,6 mH
Vitesse de rotation maximale (nmax) 5000 tr/min
Inertie du rotor sans frein (JM) 0,075 Kgcm2
Inertie du rotor avec frein (JM) 0,076 Kgcm2
Poids sans frein d'arrêt (m) 0,56 kg
Poids avec frein d'arrêt (m) 0,77 kg
Constante de temps thermique (Tth) 15 min
Charge maximale de l'arbre radial 85 N
Charge maximale de l'arbre axial 40 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre

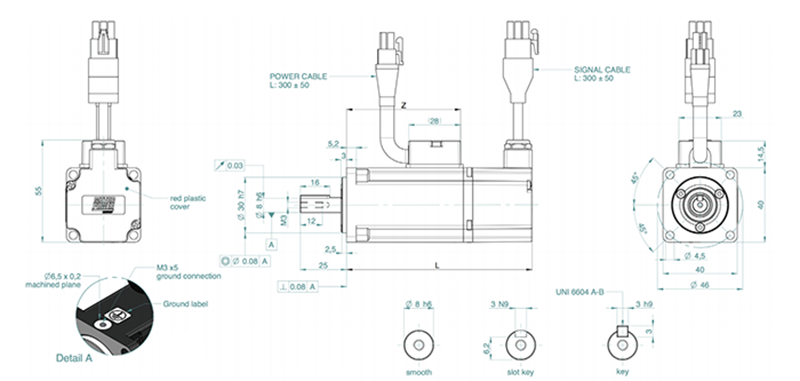

L sans frein avec Feedback A2 100mm
L avec frein avec Feedback A2 130mm
Z sans frein 61,5mm
Z avec frein 61,5mm

Variateurs compatibles

variateur
  • Flexi PRO 1D5

  • Puissance : 350 W
  • Alimentation : 120/240 Vac
  • Courant continu : 1,5 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)

  • En savoir plus
