Servo-moteur TC-E 100 4A

servo-moteur tce 100

Servo-moteur TC-E 100 4A

Principales fonctions :
  • Couple : 3,18 Nm
  • Bride : 100mm
  • Puissance : 1000 W
  • Bobinage : 230 Vac
  • Vitesse : 3000 tr/min
Technologie Brushless
Bobinage 230 Vac
Bride 100mm

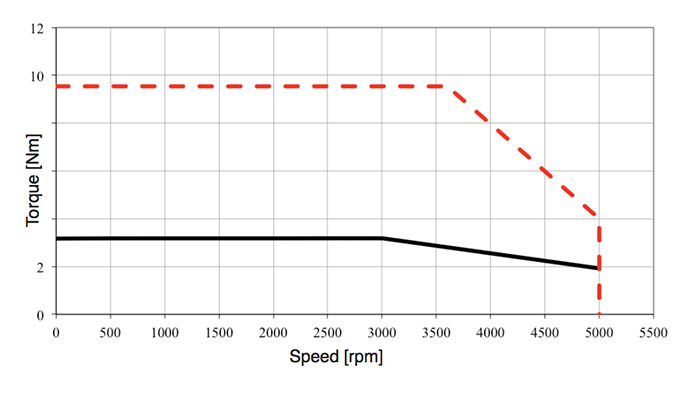

Couple de décrochage continu (M0) 3,18 Nm
Couple max (Mmax) 9,54 Nm
Vitesse de rotation nominale (nN) 3000 tr/min
Couple nominal (Mn) 3,18 Nm
Courant nominal (IN) 6,64 Arms
Puissance nominale (PN) 1,00 kW
Tension nominal d'enroulement (Un) 230 Vac
Tension maximale d'enroulement (Umax) 360 Vdc
Tension maximale à la terre 255 Vac
Courant max (lmax) 20 Arms
Courant continu (I0) 5,83 Arms
Tension constante (Keu-v) 33 Vrms/Krpm
Couple constant (Kt) 0,55 Nm/Arms
Resistance du bobinage (R20u-v) 0,67 Ohm
Inductance du bobinage (Lqu-v) 4,3 mH
Inductance du bobinage (Ldu-v) 4,2 mH
Vitesse de rotation maximale (nmax) 5000 tr/min
Inertie du rotor sans frein (JM) 2,4 Kgcm2
Inertie du rotor avec frein (JM) 2,45 Kgcm2
Poids sans frein d'arrêt (m) 4,6 kg
Poids avec frein d'arrêt (m) 5,1 kg
Constante de temps thermique (Tth) 28 min
Charge maximale de l'arbre radial 570 N
Charge maximale de l'arbre axial 155 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre

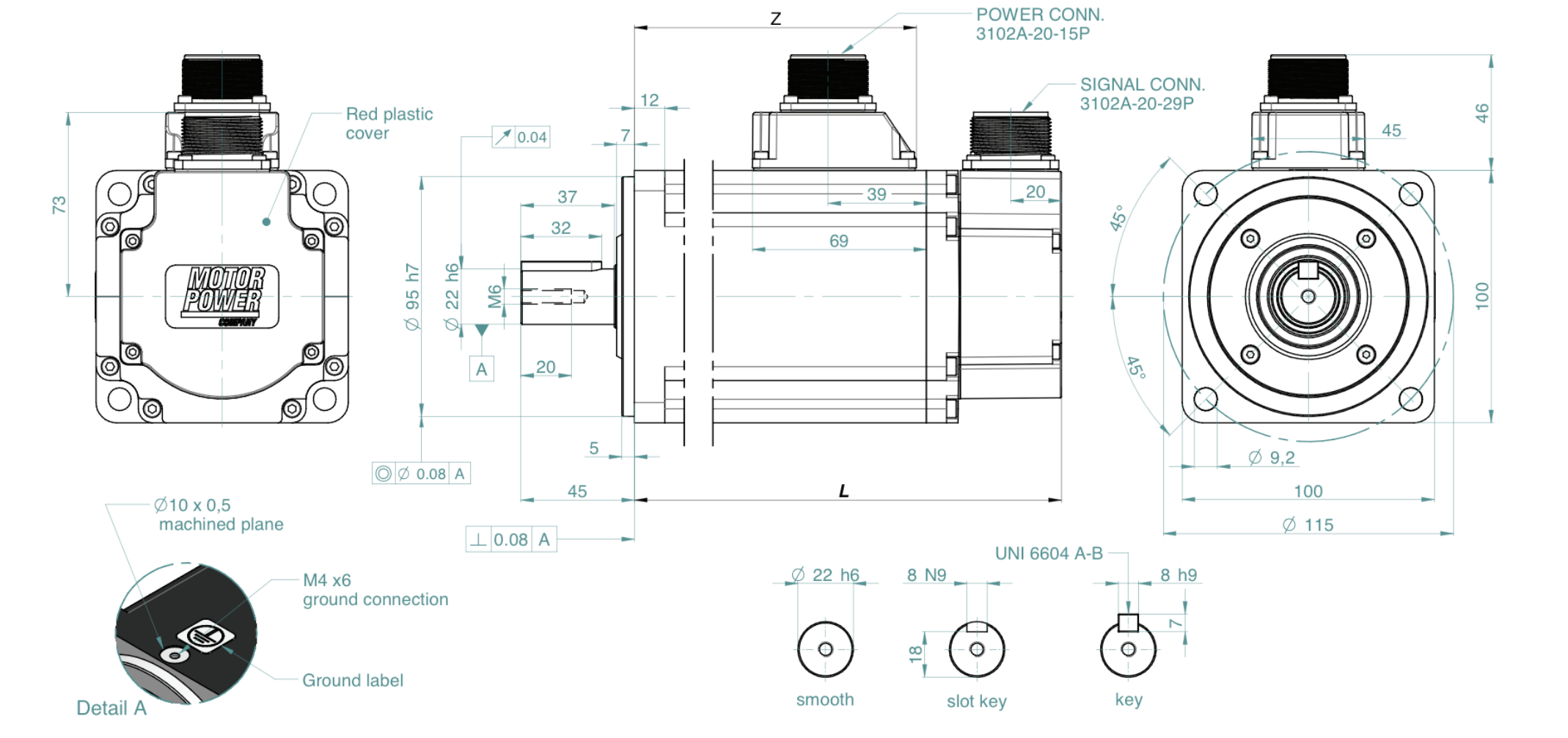

L sans frein avec Feedback A2 153,5mm
L avec frein avec Feedback A2 180,5mm
L sans frein avec Feedback A1 165,5mm
L avec frein avec Feedback A1 192,5mm
Z sans frein 96mm
Z avec frein 96mm

Variateurs compatibles

variateur
  • Flexi PRO 006

  • Puissance : 1400 W
  • Alimentation : 240 Vac
  • Courant continu : 6 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)

  • En savoir plus
