Moteur brushless basse tension SB03ADK-9

moteur brushless basse tension

Servomoteur brushless SB03ADK-9

Principales fonctions :
  • Couple : 0,95 Nm
  • Bride : 60mm
  • Bobinage : 24-48 Vdc
  • Vitesse : 3000 tr/min
  • Tension : 24 Vdc
Technologie Brushless
Bobinage 24-48 Vdc
Bride 60mm
Puissance nominale 300 W
Couple nominal 0,95 Nm
Couple max 2,85 Nm
Courant 9,62 A
Vitesse nominale 3000 tr/min
Vitesse max 5000 tr/min
Constante de vitesse Ke 8,4 V/KRPM
Inertie 0,324 kg.m2x10-4
Charge inertielle 20 x inertie du moteur
Constante de couple Kt (Nm/A) 0,1010
Inductance (Phase/Phase)(mH) 0,660
Résistance (Phase/Phase)(Ω) 0,251
Codeur standard (Tension 5V) Incrémental 2,500 P/R
Protection IP55
Classe d'isolation B
Environnement Pas d’exposition à la lumière du soleil, pas de gaz corrosif ou inflammable aux alentours, pas de poussière
Température Température de fonctionnement : 0-40°C, Température de stockage : -20-80°C
Humidité Inférieur à 90 %
Poids 1,63 kg
courbe sc01a

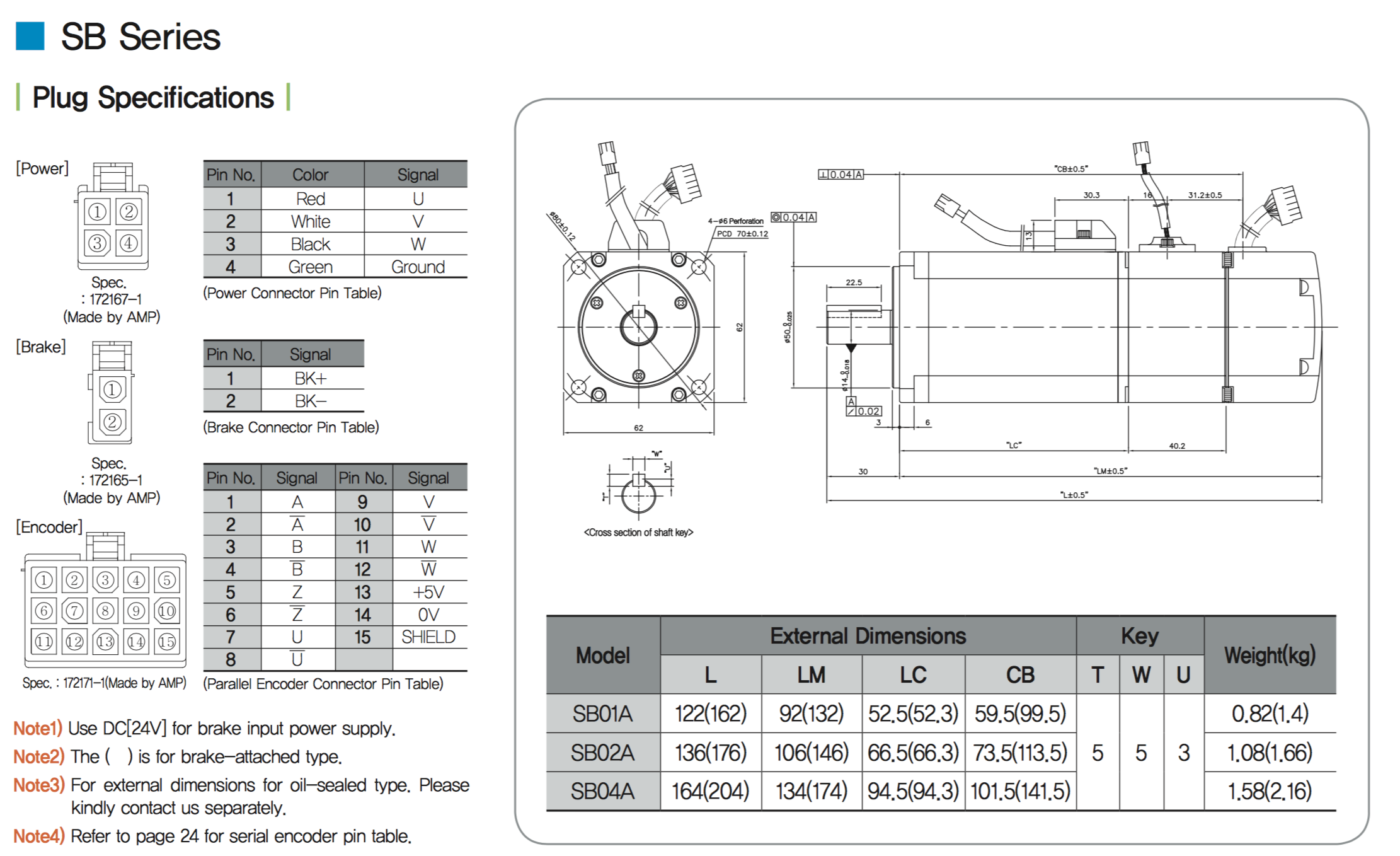

plan sb
