| Modèle du moteur | BT-42 series | BT-56 series | BT-86 series |
|---|---|---|---|
| Couple | De 0,32 à 0,65 Nm | De 0,64 à 1,5 Nm | De 4 à 9 Nm |
| Tension d'entrée | 24VDC +-10% | 40-70VDC | |
| Méthode de controle | Etage de puissance PWM avec DSP 32bit | ||
| Consommation | Max 500mA (mis à part le courant moteur) | ||
| Condition de fonctionnement : | |||
| Température ambiante | De 0 à 50°C en utilisation et de -20 à +70°C en stockage | ||
| Humidité | De 35 à 85% en utilisation et de 10 à 90% en stockage | ||
| Vib. Resist. | 0,5G | ||
| Fonctions : | |||
| Résolution (P/R) | 500 1,000 1,600 2,000 3,200 3,600 4,000 5,000 6,400 8,000 10,000 20,000 25,000 36,000 40,000 50,000 | ||
| Fréquence d'impulsion d'entrée max. | 500KHz(rapport cyclique : 50%) | ||
| Fonctions de protection | Surtension, vitesse trop importante, surcharge, surchauffe, survoltage regénéré, erreur de connexion du moteur, erreur de tension du moteur, erreur de système, erreur ROM, position, erreur de tension d'entrée | ||
| Affichage LED | Statut de puissance, statut d'alarme | ||
| Arrêt actuel | Il est possible de régler une valeur de courant de STOP qui sera utilisé après une opération de STOP sur le moteur. | Méthode d'impulsion d'entrée | 1-Pulse/2-Pulse (Sélectionnable avec communication RS-232) 1 Pulse : pulse et direction, 2 pulse : CW/CCW |
| Sens de rotation | CW/CCW (sélectionnable avec communication RS-232) | ||
| Contrôle commande de vitesse et position | Train d'impulsion d'entrée (optocoupleur) | ||
| Signaux I/O | |||
| Signaux d'entrée | motor free, réinitialisation de l'alarme (optocoupleur) | ||
| Signaux de sorties | Alarme, marche/arrêt (optocoupleur) | ||

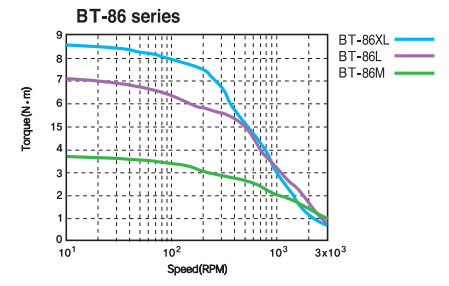

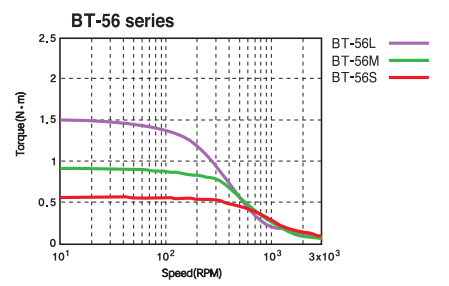

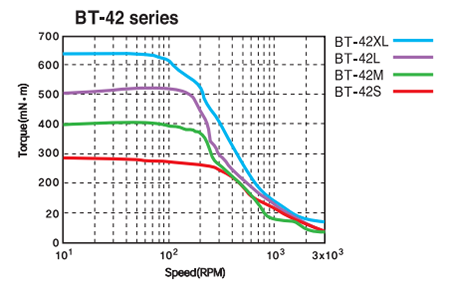

BT-42BT-56BT-86Tension d'entrée : 24VDC ou 70VDC
Courant du moteur : courant nominal (voir les spécifications du moteur)

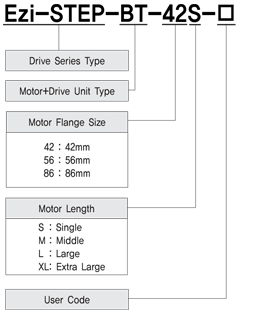

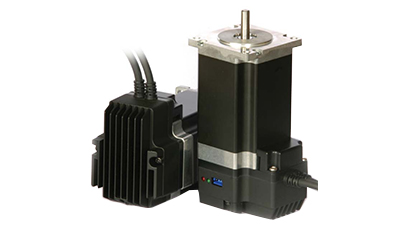

Variateur : Ezi-STEP-BT
