Variateur BLDC sur mesure pour motorisation compacte Ø22 mm

Dans le cadre d’un projet de motorisation miniature, A2V Mécatronique a été sollicitée pour développer un variateur BLDC sur mesure destiné au pilotage d’un moteur compact de diamètre extérieur 22 mm et de puissance 10 W.

L’objectif était de disposer d’une électronique de commande très compacte, capable de s’intégrer au plus près du moteur, tout en offrant deux interfaces de communication possibles : RS232 ou CANBus.

Au-delà de la performance technique, le projet comportait une contrainte économique majeure : la quantité importante de produits à livrer imposait une optimisation forte du coût de revient, de la nomenclature, du design électronique et des moyens de test de production.

Le client recherchait une solution de pilotage moteur compacte, industrialisable et économiquement optimisée. La carte devait reprendre les fonctions principales d’un variateur BLDC miniature tout en restant compatible avec les contraintes d’intégration d’un moteur de petit diamètre.

Le premier enjeu était l’intégration : concevoir une carte de très faible encombrement, avec une cible mécanique de l’ordre de 20 mm de diamètre pour l’électronique, tout en conservant les fonctions nécessaires au pilotage moteur, à la communication et au diagnostic.

Le second enjeu était économique. Dans un contexte de quantités importantes, chaque choix de composant, chaque surface de PCB et chaque opération de production devait être justifié. A2V a donc travaillé sur une architecture mutualisée entre les variantes RS232 et CANBus, afin de limiter les écarts de conception et de faciliter l’industrialisation.

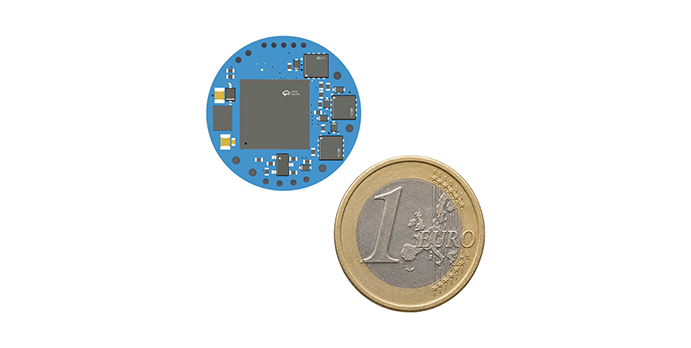

A2V a conçu un driver BLDC compact associant un étage de puissance triphasé, un microcontrôleur embarqué et un contrôle-commande FOC. L’électronique assure le pilotage du moteur BLDC triphasé en boucle fermée, tandis que le microcontrôleur gère la communication, les consignes, les entrées/sorties, la configuration et le diagnostic.

La solution est déclinée en deux versions séparées, afin de répondre aux besoins d’intégration du client : une version RS232 et une version CANBus. Les deux cartes partagent le maximum de fonctions communes pour maîtriser les coûts de développement, de production et de maintenance.

Le produit reprend un brochage compact 8 points, adapté à l’intégration en environnement contraint. Les broches 7 et 8 changent selon la version de communication retenue.

La forte volumétrie attendue a placé la maîtrise du coût au centre du projet. A2V a donc orienté la conception vers une architecture compacte, reproductible et testable, avec un maximum de composants communs entre les deux variantes.

Ce projet illustre la capacité d’A2V Mécatronique à développer des électroniques de pilotage moteur sur mesure, en conciliant contraintes techniques, encombrement réduit et objectifs économiques de production série.

La valeur ajoutée d’A2V ne se limite pas au schéma électronique : elle couvre l’architecture produit, le choix des composants, l’intégration mécanique, les entrées/sorties, le firmware, les diagnostics et la préparation à l’industrialisation.
