Moteur brushless AR55

Moteur brushless AR nema 55 - A2V mécatronique

Moteur brushless AR55


Bride :
55 mm
Couple :
0,22 - 0,85 Nm
Courant :
0,39 - 3,1 A
Motor type Cont. stall torque
(Nm)
Cont. stall current (rms)
(A)
Peak torque
(Nm)
Peak current
(Arms)
Resistance
(Ohms)
Inductance
(mH)
Speed
(230Vac)
Speed
(380Vac)
Max Speed Rotor inertia
(kg.cm2)
Torque constant (3xKtrms)
(Nm/A)
Nominal values (see below Power)
(W)
Nett Weight
(Kg)
Prix
AR55A4-22S 0,22 0,78 0,74 2,87 29 17 8000 8000 8000 0,14 0,258 60 1,2
AR55A4-32S 0,22 0,53 0,74 1,97 59 36 8000 8000 8000 0,14 0,375 60 1,2
AR55A4-44S 0,22 0,39 0,74 1,45 112 67 7300 8000 8000 0,14 0,51 60 1,2
AR55C4-22S 0,44 1,6 1,4 5,43 9,8 8,4 8000 8000 8000 0,19 0,258 100 1,4
AR55C4-32S 0,44 1,07 1,4 3,73 20 17 8000 8000 8000 0,19 0,375 100 1,4
AR55C4-44S 0,44 0,78 1,4 2,75 39 33 7300 8000 8000 0,19 0,51 100 1,4
AR55G4-22S 0,85 3,1 3 11,63 3,6 3,6 8000 8000 8000 0,28 0,258 220 1,9
AR55G4-32S 0,85 2,1 3 8 7,3 7,8 8000 8000 8000 0,28 0,375 220 1,9
AR55G4-44S 0,85 1,6 3 5,88 15 15 7300 8000 8000 0,28 0,51 220 1,9

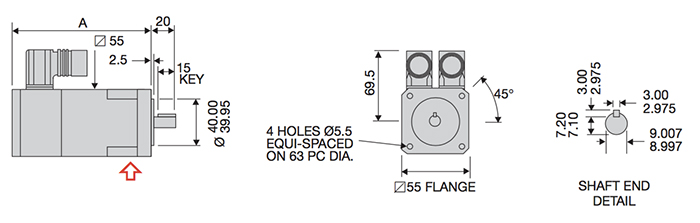

2d moteurs brushless AR55

Dimension 'A' Motor type AR55 A C G
Without brake 122 140 176
With brake 158 176 212

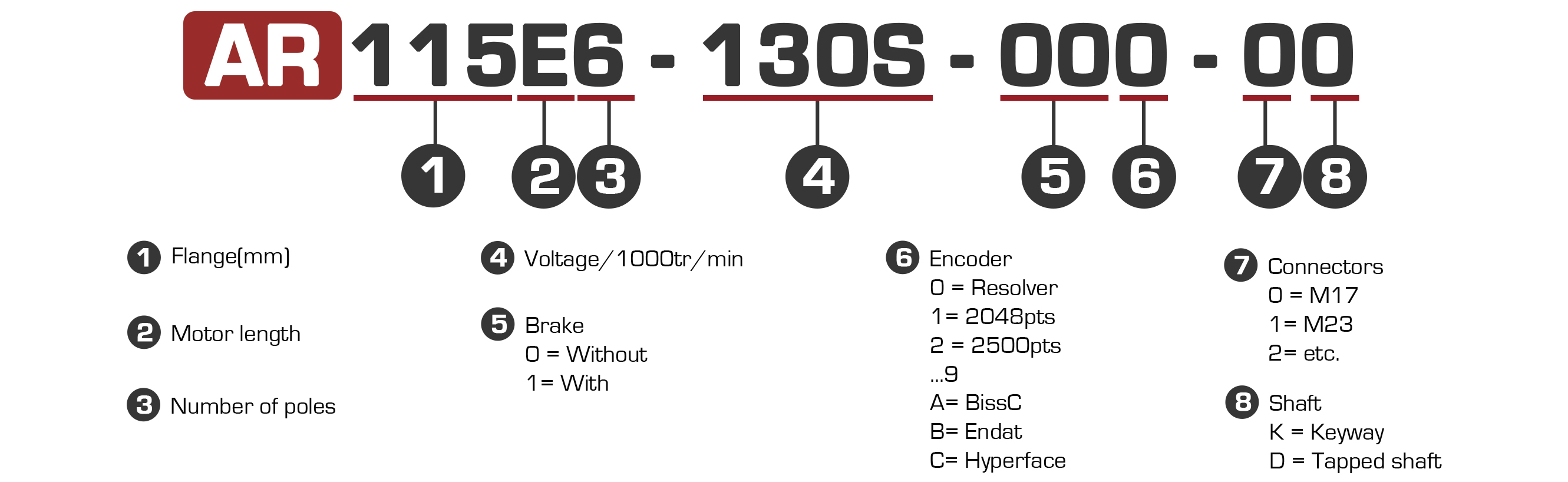

codification pour moteur brushless AR
