Moteur brushless ADM40

Moteur brushless ADM nema 40 - A2V mécatronique

Moteur brushless ADM40


Bride :
40 mm
Couple :
0,19 - 1,3 Nm
Courant :
0,78 - 4,8 A
Motor type Cont. stall torque
(Nm)
Cont. stall current (rms)
(A)
Peak torque
(Nm)
Peak current
(Arms)
Resistance
(Ohms)
Inductance
(mH)
Max Speed
(380Vac)
Max Speed
(230Vac)
Rotor inertia
(kg.cm2)
Torque constant (3xKtrms)
(Nm/A)
Indicative power
(W)
Nett Weight
(Kg)
Prix
ADM40C8-20S 0,19 0,78 0,6 3,1 27 11 - 8000 0,037 0,24 100 0,53
ADM40G8-27S 0,38 1,2 1,3 4,8 14 7,9 - 8000 0,061 0,32 200 0,68

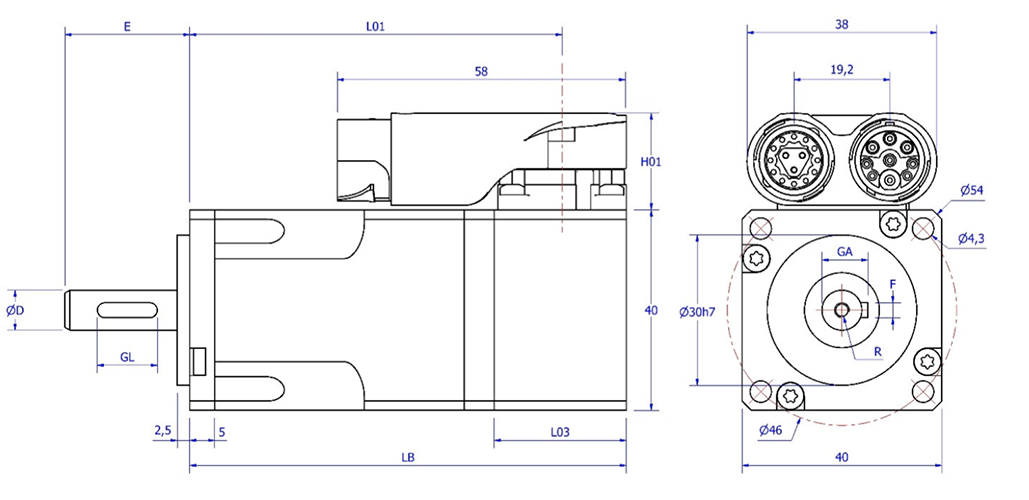

2d moteurs brushless ADM40
Feedback device EQI1130 TTL 1024ppr, Resolver EKS36
Dimensions LB L01 L03 H01 LB L01 L03 H01 LB L01 L03 H01
ADM40C 91 78 30 25,5 87,5 74,5 26,5 19,4 104 91 43 25,5
ADM40G 109 96 30 25,5 105,5 92,5 26,5 19,4 122 109 43 25,5
ADM40C BRAKE 123 110 30 25,5 119.5 106.5 26,5 25.5 136 123 43 25,5
ADM40G BRAKE 141 128 30 25,5 137,5 124,5 26,5 25,5 154 141 43 25,5

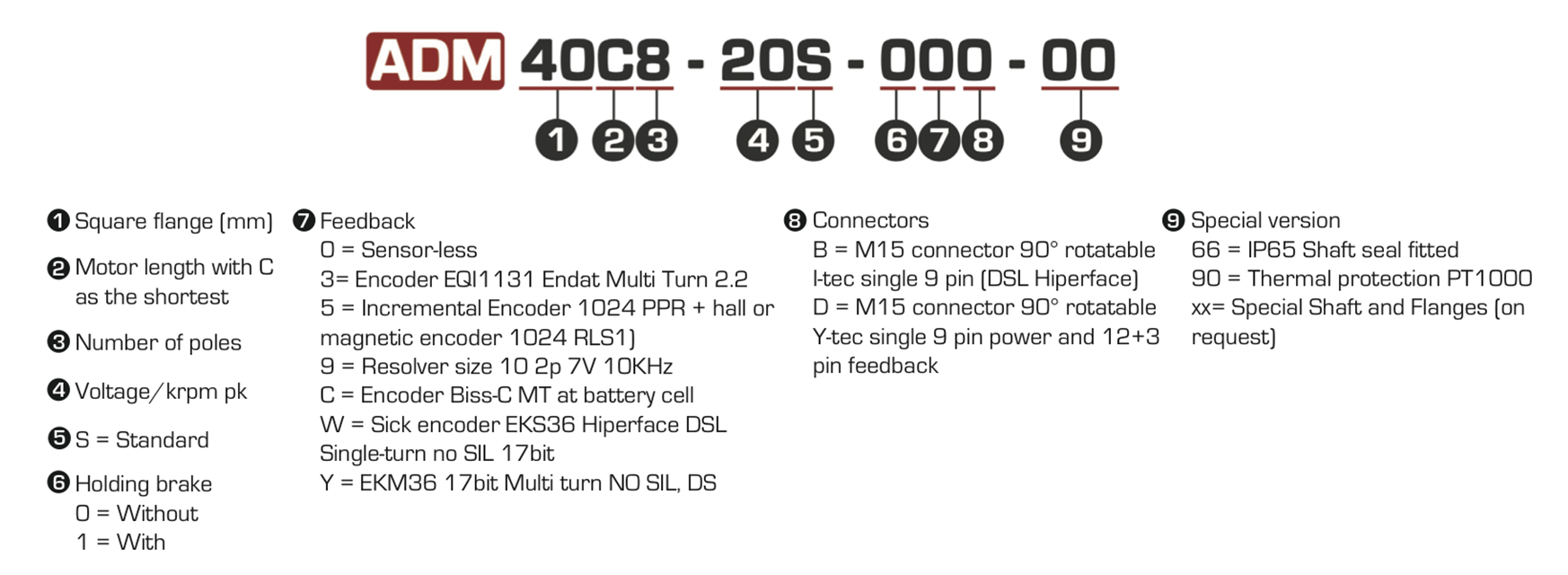

codification pour moteur brushless ADM
