Moteur brushless ADM nema 115 - A2V mécatronique

Moteur brushless ADM115

Bride :
115 mm
Couple :
4 - 40 Nm
Courant :
2,5 - 68 A
Motor type Cont. stall torque
(Nm)		 Cont. stall current (rms)
(A)		 Peak torque
(Nm)		 Peak current
(Arms)		 Resistance
(Ohms) 		Inductance
(mH)		 Max Speed
(380Vac)		 Max Speed
(230Vac)		 Rotor inertia
(kg.cm2)		 Torque constant (3xKtrms)
(Nm/A)		 Indicative power
(W)		 Nett Weight
(Kg)		 Prix
ADM115C8-50S 4 7,2 14 29 0,93 1,8 - 5300 5 0,58 1200 5,6
ADM115C8-63S 4 5,6 14 22 1,34 3,3 6000 4100 5 0,73 1200 5,6
ADM115C8-78S 4 4,4 14 18 2,3 5,6 6000 3200 5 0,91 1200 5,6
ADM115C8-136S 4 2,5 14 10 6,9 16 3000 1800 5 1,59 1200 5,6
ADM115G8-83S 7,6 7,8 26 31 0,95 2,9 5000 3100 9,6 0,98 1900 8,5
ADM115G8-139S 7,6 4,7 26 19 2,7 7,5 3000 1800 9,6 1,62 1900 8,5
ADM115J8-58S 11,3 17 39 68 0,24 0,9 6000 4600 14 0,68 2500 11,4
ADM115J8-83S 11,3 11,9 40 48 0,5 1,6 5000 3200 14 0,98 2500 11,4
ADM115J8-139S 11,3 7 39 28 1,5 4,9 3000 1800 14 1,62 2500 11,4

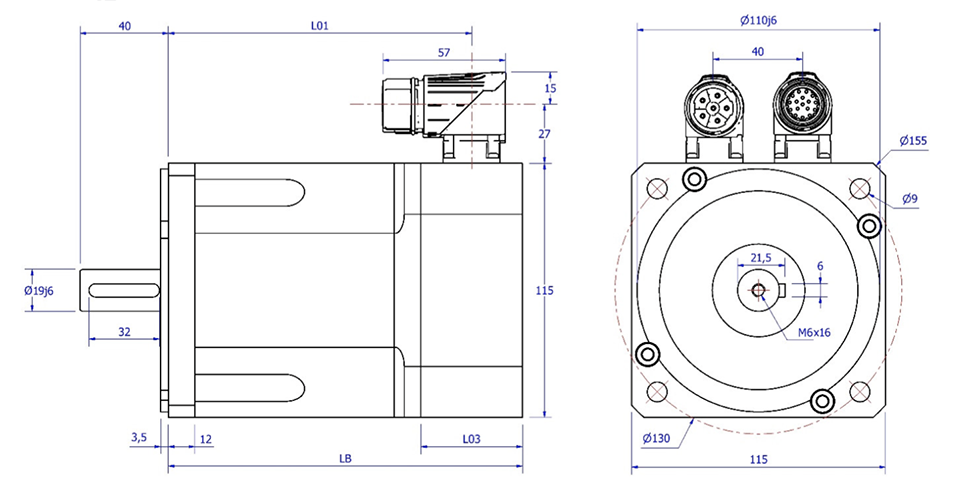

2d moteurs brushless ADM115
Feedback device EQI1130, TTL 2048ppr, Resolver SinCos, EKS36
Dimensions LB L01 L03 LB L01 L03
ADM115C8 146,5 123,5 32 160,5 137,5 46
ADM115G8 186,5 163,5 32 240,5 217,5 46
ADM115J8 226,5 203,5 32 240,5 217,5 46
ADM115C8 Brake 195,5 172,5 32 209,5 186,5 46
ADM115G8 Brake 235,5 212,5 32 249,5 226,5 46
ADM115J8 Brake 275,5 232,5 32 289,5 246,5 46
Flange D E GL GA F R
Dimensions 19j6 40 32 21,5 6 M6 x 16
24j6 50 32 27 8 M8 x 15

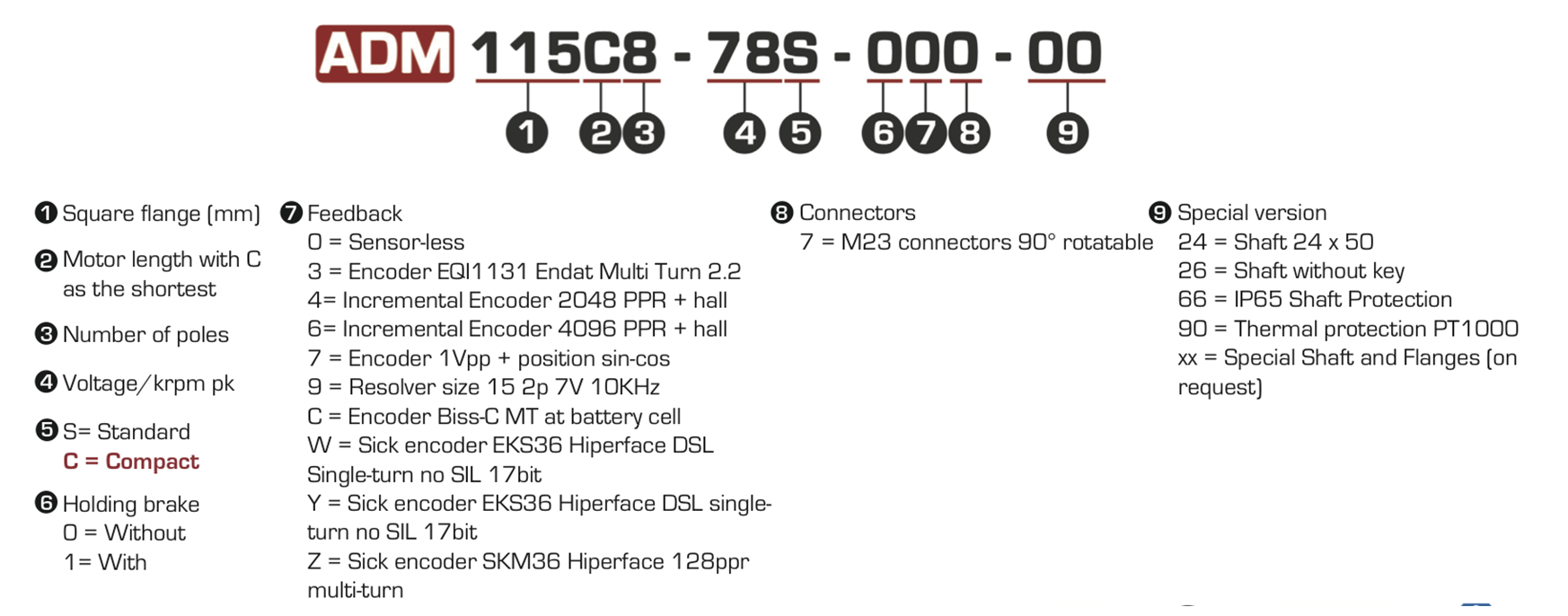

codification pour moteur brushless ADM
