Servo-moteur TC-E 130 5G

servo-moteur tce 130

Servo-moteur TC-E 130 5G

Principales fonctions :
  • Couple : 7,16 Nm
  • Bride : 130mm
  • Puissance : 1500 W
  • Bobinage : 400 Vac
  • Vitesse : 2000 tr/min
Technologie Brushless
Bobinage 400 Vac
Bride 130mm

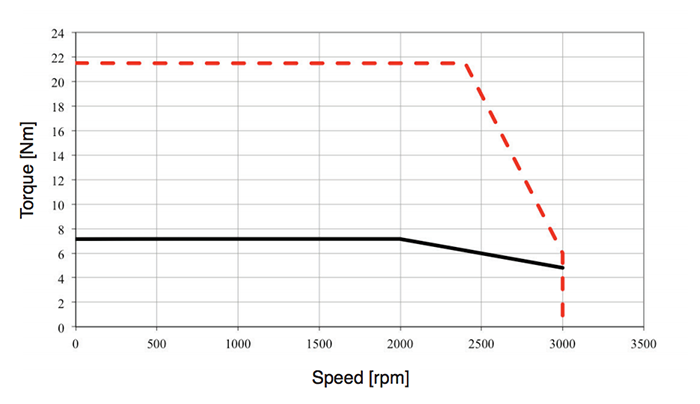

Couple de décrochage continu (M0) 7,16 Nm
Couple max (Mmax) 21,48 Nm
Vitesse de rotation nominale (nN) 2000 tr/min
Couple nominal (Mn) 7,16 Nm
Courant nominal (IN) 6,74 Arms
Puissance nominale (PN) 1,50 kW
Tension nominal d'enroulement (Un) 400 Vac
Tension maximale d'enroulement (Umax) 650 Vdc
Tension maximale à la terre 265 Vac
Courant max (lmax) 21 Arms
Courant continu (I0) 6,18 Arms
Tension constante (Keu-v) 70 Vrms/Krpm
Couple constant (Kt) 1,16 Nm/Arms
Resistance du bobinage (R20u-v) 0,64 Ohm
Inductance du bobinage (Lqu-v) 7,2 mH
Inductance du bobinage (Ldu-v) 6,40 mH
Vitesse de rotation maximale (nmax) 3000 tr/min
Inertie du rotor sans frein (JM) 9,75 Kgcm2
Inertie du rotor avec frein (JM) 10 Kgcm2
Poids sans frein d'arrêt (m) 7,6 kg
Poids avec frein d'arrêt (m) 8,8 kg
Constante de temps thermique (Tth) 35 min
Charge maximale de l'arbre radial 670 N
Charge maximale de l'arbre axial 200 N
Type de codeur absolu et incrémental
Température ambiante -20 à +40°C
Humidité 5...85% (pas de condensation)
Certification UL1004, CSA, CE et Rohs
Protection IP54 standard et IP65 avec étanchéité de l'arbre

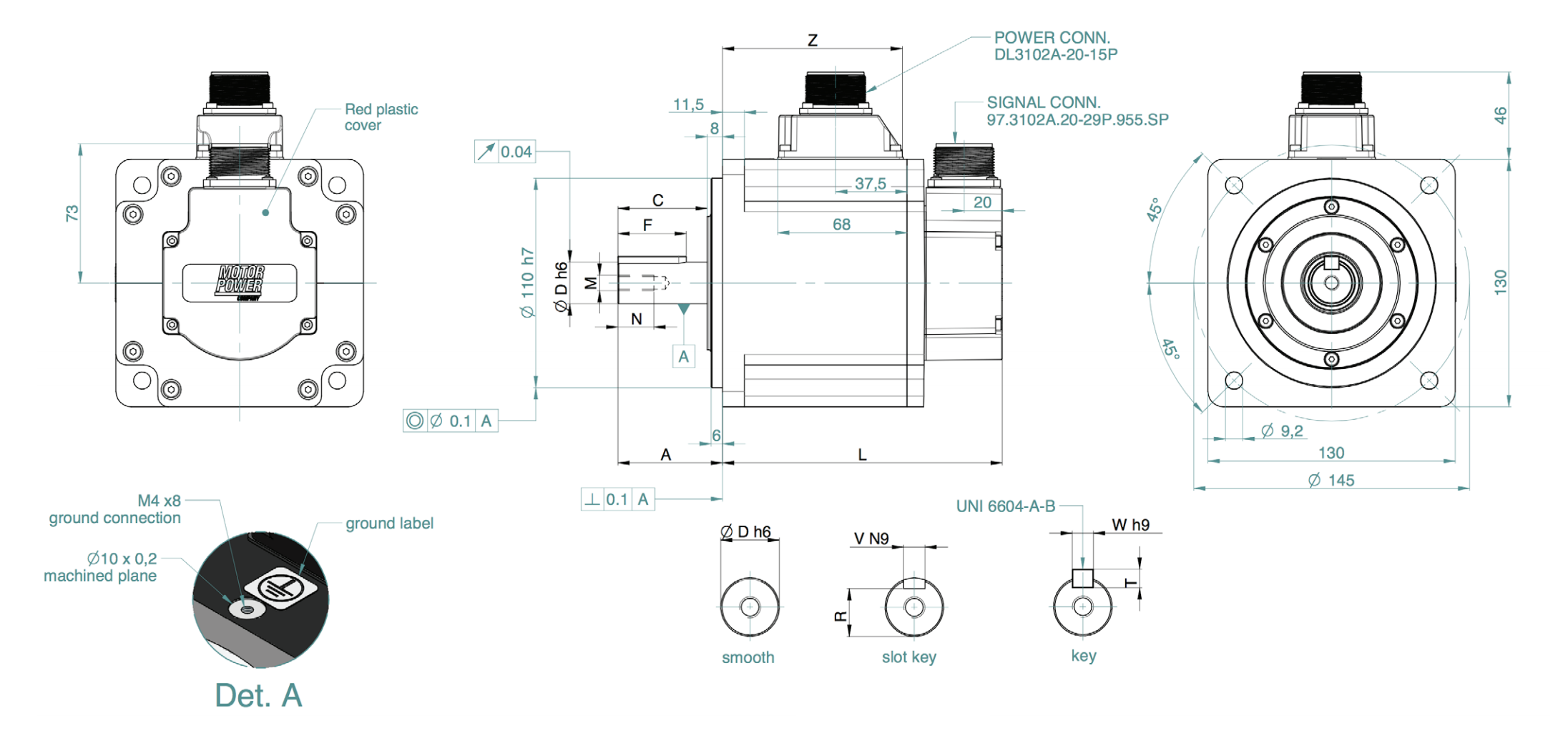

L sans frein avec Feedback A2 163mm
L avec frein avec Feedback A2 198mm
L sans frein avec Feedback A1 175mm
L avec frein avec Feedback A1 210mm
Z sans frein 110,5mm
Z avec frein 110,5mm
D 22mm
A 55mm
C 47mm
M M8mm
N 19mm
F 36mm
W 8mm
T 7mm
V 8mm
R 18mm

Variateurs compatibles

variateur
  • Flexi PRO 006

  • Puissance : 2200 W
  • Alimentation : 400/480 Vac
  • Courant continu : 6 A
  • Communication : option CANopen, USB, RS232 (Version AF) ou option EtherCAT (version EC)

  • En savoir plus
