Modèle du moteur | EzM-42 series | EzM-56 series | EzM-60 3A series | |||
---|---|---|---|---|---|---|
Type de variateur | EzS-ACD-42 series | EzS-ACD-56 series | EzS-ACD-60 series | |||

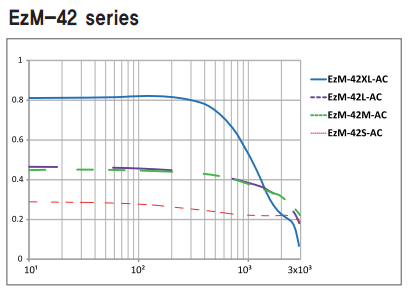

Couple | De 0,32 à 0,65 Nm | De 0,64 à 1,5 Nm | De 1 à 3 Nm | |||
Tension d'entrée | 110-230 VAC | |||||
Méthode de controle | PWM Méthode contrôle bipolaire | |||||
Consommation | Max 500mA (mis à part le courant moteur) | |||||
Condition de fonctionnement : | ||||||
Température ambiante | De 0 à 50°C en utilisation et de -20 à +70°C en stockage | |||||
Humidité | De 35 à 85% en utilisation et de 10 à 90% en stockage | |||||
Vib. Resist. | 0,5G | |||||
Fonctions : | ||||||
Vitesse de rotation | 1 à 3000 tr/min | |||||
Résolution (P/R) | 10,000/Rev. Modèle codeur : 500 1,000 1,600 2,000 3,600 5,000 6,400 7,200 10,000 20,000/Rev. Modèle codeur : 500 1,000 1,600 2,000 3,600 5,000 6,400 7,200 10,000 20,000 32,000/Rev. Modèle codeur : 500 1,000 1,600 2,000 3,600 5,000 6,400 7,200 10,000 32,000 | |||||
Fréquence d'impulsion d'entrée max. | 500KHz(rapport cyclique : 50%) | |||||
Fonctions de protection | Surtension, vitesse trop importante, erreur position de traking, surcharge, surchauffe, survoltage regénéré, erreur de connexion du moteur, erreur de connexion du codeur, erreur de tension du moteur, erreur de position, erreur ROM, position, erreur de débordement | |||||
Affichage LED | Statut de puissance, statut en position, activer le statut, statut d'alarme | |||||
Sélection de la position d'entrée | 0-63 (définie par le paramètre), valeur par défaut : 0 | |||||
Sélection de la position gain | 0-63 (définie par le paramètre), valeur par défaut : 0 | |||||
Méthode d'impulsion d'entrée | 1-Pulse/2-Pulse (Sélectionnable avec le commutateur rotatif), valeur par défaut : 2-Pulse | |||||
Sens de rotation | CW/CCW (sélectionnable avec le commutateur rotatif), valeur par défaut : CW | |||||
Contrôle commande de vitesse et position | Train d'impulsion d'entrée | |||||
Signaux I/O | ||||||
Signaux d'entrée | Impulsion de la commande de position, Servo ON/OFF, réinitialisation de l'alarme (optocoupleur) | |||||
Signaux de sorties | Position atteinte, alarme (optocoupleur) Signal codeur (A+, A-, B+, B-, Z+, Z-, 26C31 sortie line driver) |

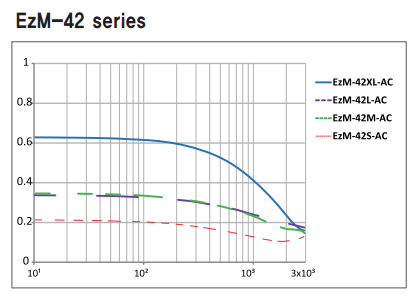

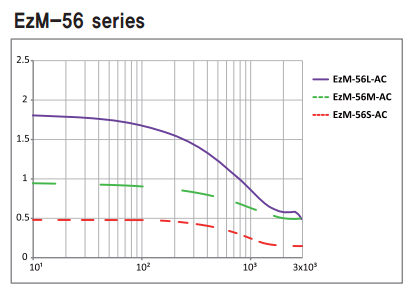

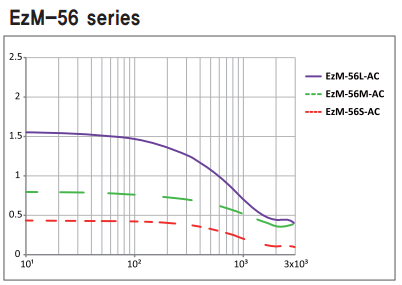

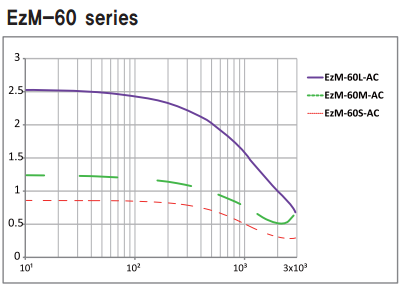

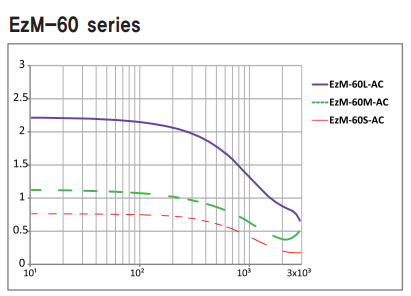

Courant en fonctionnement :100% ou 150%
Courant du moteur : courant nominal (voir les spécifications du moteur)

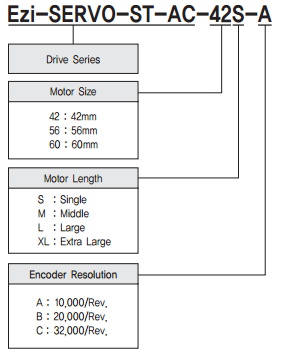

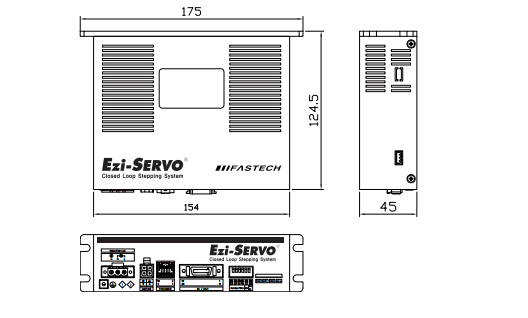

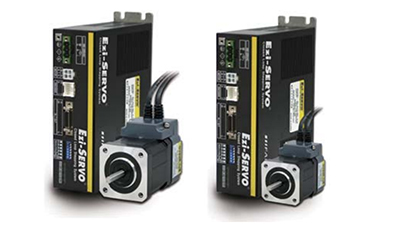

Variateur : Ezi-SERVO-ST-AC
